IPPBX（IP-Private Branch Exchange，语音交换机），设备支持IP中继接入运营商的IMS核心网、通过数字中继/模拟中继接入PSTN（Public Switched Telephone Network，公用电话交换网），IPPBX下接IAD、模拟电话、传真机、POS机和IP话机等终端，能够提供强大的语音功能和电话业务。
大唐聆讯公司IPPBX2000系列是定位于中小企业办公电话应用的IP语音网关，支持模拟中继和SIP中继，系统基于WEB管理界面，满足企业的基本语音通讯并支持语音导航、三方通话、传真、热线和内部自交换等功能。
|
|
|
|
IPPBX2000-S16 |
IPPBX2000-S32 |
IPPBX2000-S64 |
IPPBX2000-O4 |
|
|
|
|
IPPBX2000-S8O4 |
IPPBX2000-S12O4 |
IPPBX2000-O8 |
IPPBX2000-S32O8 |
紧凑型设计：采用B/S架构，一体化金属机身，机架式1U，功耗降低，散热更好，满足企业节能要求；
宽窄带一体接入：既可通过IP中继方式接入IMS，同时也可通过模拟中继方式接入到PSTN；
灵活组网及安全：支持分布式和集中式组网，支持IPv4/IPv6，符合企业IP组网安全和数据安全要求；
内部自交换：支持自交换功能，外部线路中断时，同一设备下的分机间能够正常通话；
快速部署：图形化WEB管理界面，简单易操作，支持本地和远程网管；
NAT穿越：支持NAT穿越，实现企业跨区域的外网分机注册、移动办公和多点语音通讯等功能。
防盗打机制：支持ACL访问控制、ARP防攻击、DDoS防护、防恶意注册等防盗打措施；
兼容性好：设备符合邮电部和公用IP语音交换机设备技术要求，支持标准SIP协议和多种音频编解码。
IPPBX2000系列FXS网关产品规格如下：
|
硬件规格 |
||||
|
分类 |
产品型号 |
IPPBX2000-S16 |
IPPBX2000-S32 |
IPPBX2000-S64 |
|
设备外观 |
机箱（长*宽*高） |
440×210×43.5mm |
440×224.5×44mm |
448x300x44.5mm |
|
外壳 |
1U，金属材质 |
|||
|
物理接口 |
FXS |
16个 |
32个 |
64个 |
|
以太网口 |
4GE，1WAN+3LAN |
3GE，1WAN+2LAN |
||
|
USB接口 |
1个full/High Speed USB接口 |
|||
|
Console口 |
1个，RJ45，115200bps |
|||
|
工作环境 |
功耗 |
35W |
45W |
60W |
|
工作电源 |
100VAC～240VAC |
100VAC～240VAC |
100VAC～240VAC |
|
|
温湿度 |
-5℃～55℃，小于95%（非凝结） |
|||
|
工作气压 |
86KPa~106KPa |
|||
|
可靠性 |
7×24小时，成功率大于99.999%；MTBF大于50000小时 |
|||
|
软件规格 |
||||
|
信令协议 |
NGN SIP、IMS SIP协议 |
|||
|
编码类型 |
支持G.711a/u、G.729a、G.723音频编解码，H.263、H.264视频编解码 |
|||
|
呼叫处理 |
呼出路由、呼入路由、被叫号码识别、主机号码识别、号码变换、拨号规则、路由备份 |
|||
|
语音业务 |
内部分机呼叫：终端可以是模拟话机、IP话机、SIP软电话 |
|||
|
IMS/NGN呼叫：SIP中继与IMS/NGN或其它IPPBX互通 |
||||
|
补充业务 |
呼叫业务：本机号码查询、主叫号码识别显示、主叫号码显示限制业务、无条件呼叫前转、遇用户忙呼叫前转、遇无应答呼叫前转、呼叫转接(盲转)、呼叫转接(询问转)、呼叫等待、呼叫保持、三方通话、缩位拨号 |
|||
|
呼叫限制业务：呼出限制、黑名单、呼叫通话限时、缺席用户、免打扰 |
||||
|
代答业务：同组代答、指定代答 |
||||
|
热线业务：立即热线、延时热线 |
||||
|
振铃业务：同振业务、顺振业务、闹铃业务 |
||||
|
增值业务 |
额外业务：语音邮箱、彩铃业务、队列、企业总机IVR、一号通 |
|||
|
计费业务：配套计费软件、可实现后付费、分机预付费、卡号预付费业务 |
||||
|
录音业务：配套录音软件，实现通话录音查询、播放、下载、存储和清理等 |
||||
|
话务台：配套话务台软件，实现话务管理功能如侯线/保持/转接/代答/强拆/留言/免打扰/叫醒/夜服等功能 |
||||
|
穿越服务：支持NAT穿越，实现企业跨区域的外网分机注册、移动办公和多点语音通讯等功能。 |
||||
|
Qos保障 |
动态抖动缓冲区（JITTER BUFFER）、语音侦测（VAD）、回音消除、舒适背景噪音生成（CNG） |
|||
|
传真业务 |
T.30、T.38 |
|||
|
视频业务 |
基于SIP的点对点视频 |
|||
|
业务统计 |
详细呼叫记录CDR、用户呼叫统计、部门呼叫统计、报表订阅、话务监控 |
|||
|
IP服务 |
DHCP、NAT、NAPT、VLAN、PPPOE、DNS、NTP、静态路由、SSH、FTP、HTTP/HTTPS |
|||
|
防火墙 |
基础防火墙功能、黑白名单 |
|||
|
账户管理 |
分角色权限管理 |
|||
|
本地管理 |
Web界面配置、版本升级/回退、数据备份和恢复、license管理 |
|||
|
远程管理 |
SNMPV2/V3、TR069，OMC网管平台接入 |
|||
|
状态监控 |
硬件状态监控、服务状态 |
|||
|
日志管理 |
操作日志、运行日志、用户日志、安全日志 |
|||
|
告警管理 |
活动告警、历史告警查询 |
|||
IPPBX2000系列FXO网关产品规格如下：
|
硬件规格 |
||||||||||
|
分类 |
产品型号 |
IPPBX2000-O4 |
IPPBX2000-O8 |
IPPBX2000-S8O4 |
IPPBX2000-S12O4 |
IPPBX2000-S32O8 |
||||
|
设备外观 |
机箱（长宽高） |
350*180*44mm |
350*180*44mm |
390*180*44 mm |
430*180*44 mm |
440*224.5*44mm |
||||
|
外壳 |
1U，金属材质 |
|||||||||
|
物理接口 |
FXS |
NA |
NA |
8个 |
12个 |
32个 |
||||
|
FXO |
4个 |
8个 |
4个 |
4个 |
8个 |
|||||
|
以太网口 |
4GE，1WAN+3LAN |
|||||||||
|
USB接口 |
1个USB2.0，支持FullSpeed |
|||||||||
|
Console口 |
1个，RJ45，115200bps |
|||||||||
|
工作环境 |
功耗 |
15W |
15W |
20W |
25W |
45W |
||||
|
工作电源 |
AC110V~240V |
AC110V~240V |
AC110V~240V |
AC110V~240V |
AC110V~240V |
|||||
|
温湿度 |
-5℃～55℃，小于95%（非凝结） |
|||||||||
|
工作气压 |
86KPa~106KPa |
|||||||||
|
可靠性 |
7×24小时，成功率大于99.999%；MTBF大于50000小时 |
|||||||||
|
软件规格 |
||||||||||
|
信令协议 |
NGN SIP、IMS SIP协议，FXO模拟中继 |
|||||||||
|
编码类型 |
支持G.711a/u、G.729a、G.723音频编解码，H.263、H.264视频编解码 |
|||||||||
|
呼叫处理 |
呼出路由、呼入路由、被叫号码识别、主机号码识别、号码变换、拨号规则、路由备份 |
|||||||||
|
语音业务 |
内部分机呼叫：终端可以是模拟话机、IP话机、SIP软电话 |
|||||||||
|
IMS/NGN呼叫：SIP中继、FXO模拟中继与IMS/NGN或其它IPPBX互通 |
||||||||||
|
补充业务 |
呼叫业务：本机号码查询、主叫号码识别显示、主叫号码显示限制业务、无条件呼叫前转、遇用户忙呼叫前转、遇无应答呼叫前转、呼叫转接(盲转)、呼叫转接(询问转)、呼叫等待、呼叫保持、三方通话、缩位拨号 |
|||||||||
|
呼叫限制业务：呼出限制、黑名单、呼叫通话限时、缺席用户、免打扰 |
||||||||||
|
代答业务：同组代答、指定代答 |
||||||||||
|
热线业务：立即热线、延时热线 |
||||||||||
|
振铃业务：同振业务、顺振业务、闹铃业务 |
||||||||||
|
增值业务 |
额外业务：语音邮箱、彩铃业务、队列、企业总机IVR、一号通 |
|||||||||
|
计费业务：配套计费软件、可实现后付费、分机预付费、卡号预付费业务 |
||||||||||
|
录音业务：配套录音软件，实现通话录音查询、播放、下载、存储和清理等 |
||||||||||
|
话务台：配套话务台软件，实现话务管理功能如侯线/保持/转接/代答/强拆/留言/免打扰/叫醒/夜服等功能 |
||||||||||
|
穿越服务：支持NAT穿越，实现企业跨区域的外网分机注册、移动办公和多点语音通讯等功能。 |
||||||||||
|
Qos保障 |
动态抖动缓冲区（JITTER BUFFER）、语音侦测（VAD）、回音消除、舒适背景噪音生成（CNG） |
|||||||||
|
传真业务 |
T.30、T.38 |
|||||||||
|
视频业务 |
基于SIP的点对点视频 |
|||||||||
|
业务统计 |
详细呼叫记录CDR、用户呼叫统计、部门呼叫统计、报表订阅、话务监控 |
|||||||||
|
IP服务 |
DHCP、NAT、NAPT、VLAN、PPPOE、DNS、NTP、静态路由、SSH、FTP、HTTP/HTTPS |
|||||||||
|
防火墙 |
基础防火墙功能、黑白名单 |
|||||||||
|
账户管理 |
分角色权限管理 |
|||||||||
|
本地管理 |
Web界面配置、版本升级/回退、数据备份和恢复、license管理 |
|||||||||
|
远程管理 |
SNMPV2/V3、TR069，OMC网管平台接入 |
|||||||||
|
状态监控 |
硬件状态监控、服务状态 |
|||||||||
|
日志管理 |
操作日志、运行日志、用户日志、安全日志 |
|||||||||
|
告警管理 |
活动告警、历史告警查询 |
|||||||||

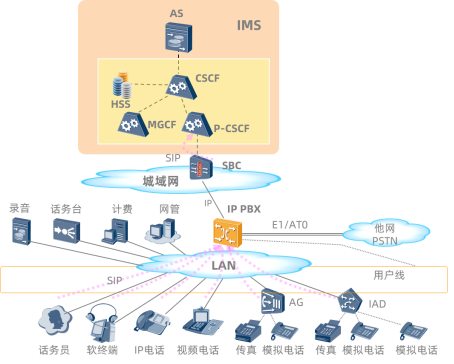

图 IPPBX2000组网拓扑图
|
序号 |
产品应用 |
概述 |
|
1 |
组网描述 |
企业侧通过IPPBX接入运营商网络，并提供差异化功能 |
|
2 |
适用场景 |
运营商已拉语音专线到企业侧，该企业有较多用户接入 |
|
3 |
用户规模 |
电话需求小于100门 |
|
4 |
业务需求 |
IPPBX将IAD、模拟用户、IP用户等接入IMS，作为语音通信平台，提供基础语音业务的同时，支持计费、录音、网管、话务台等增值业务拓展 |
