IP语音交换机DT-2000B




1 产品说明

1.1 DT-2000B系列

1.1.1 产品介绍

1.1.2 设备参数

1.1.3 IPPBX2000B-256设备参数

1.1.4 硬件规格

1.1.5 技术指标

1.1.6 功能和业务

2 产品特点

3 解决方案

3.1 典型组网

3.1.1 企业集中式部署组网方案

3.1.2 多分支企业VoIP专网方案

3.1.3 与企业传统PBX组网

3.1.4 移动分机解决方案

3.2 方案优势






1    产品说明

1.1   IPPBXDT-2000B系列

1.1.1  产品介绍

IPPBXDT-2000B大唐聆讯面向企业及企业分支机构用户推出的融合网络通讯平台,产品集成融合通信技术、数据网络技术、防火墙技术于一体,设备采用模块化设计理念,支持板卡热插拔;产品提供Qos语音质量保障,支持多种方式接入运营商网络,能够有效简化企业语音网络结构、降低语音通讯的部署难度和运营成本。

1.1.2  IPPBXDT-2000B-128设备参数

1.1.2.1  设备正面板图

1.1.2.1  设备背面板图



1.1.2.1  设备接口类型

名称

功能说明

SSW单板

系统交换板,槽位1

1WAN2LANRJ45接口,速率10/100/1000Mbps

1console接口,RJ45115200bps

1USB2.0接口,支持FullSpeed速率

MEXP单板

21

扩展管理板,槽位2

MEXP板一:2个维护网口,RJ451USB2.0接口

MEXP板二:4E1/T1接口,RJ45120欧姆,1USB2.0接口

FXS单板

模拟用户板,槽位36

32FXS8RJ45,单机满配最大128FXS

FXO单板

模拟中继板,槽位36

32FXO8RJ45,单机满配最大128FXO

1.1.3  IPPBXDT-2000B-256设备参数

1.1.3.1  设备正面板图

1.1.3.2  设备背面板图



1.1.3.3  设备接口类型

名称

功能说明

SSW单板

系统交换板,槽位1

1WAN2LANRJ45接口,速率10/100/1000Mbps

1console接口,RJ45115200bps

1USB2.0接口,支持FullSpeed速率

MEXP单板

21

扩展管理板,槽位2

MEXP板一:2个维护网口,RJ451USB2.0接口

MEXP板二:4E1/T1接口,RJ45120欧姆,1USB2.0接口

FXS单板

模拟用户板,槽位310

32FXSRJ45,单机满配最大128FXS

FXO单板

模拟中继板,槽位310

32FXORJ45,单机满配最大128FXO

1.1.4  硬件规格

项目

IPPBXDT-2000B-128

IPPBXDT-2000B-256

用户容量

主机最大128模拟,SIP+模拟最大500用户

主机最大256模拟,SIP+模拟最大500用户

SIP-模拟通道数

32/128,配置4E1128路并发

32/128,配置4E1128路并发

最大同时呼叫数

200

200

槽位

2个必配槽位,4个可选槽位

2个必配槽位,8个可选槽位

必配槽位

SSW单板

系统交换板,槽位1

1WAN2LANRJ45接口,速率10/100/1000Mbps

1console接口,RJ45115200bps

1USB2.0接口

必配槽位21

MEXP单板

2个维护网口,RJ45

1USB2.0接口

MEXP-4E1单板

2个维护网口,RJ45

4E1/T1接口,RJ45120欧姆

1USB2.0接口

4E1接口,RJ45

可选槽位

FXS单板

模拟用户板,32FXS8RJ45

FXO单板

模拟中继板,32FXO8RJ45

交流工作电源

100VAC240VAC50/60Hz

机箱

<1.5U,金属材质

<2.5U,金属材质

最大功率

200W

250W

尺寸( x  x )

443x 356x 64mm

443x 356x 108mm

1.1.5  技术指标

        信令和协议

-支持信令:SS7R2PR1

-VoIP协议:SIP协议

-网管协议:SNMPTR069

        语音编解码

-G.711a/uG.729aiLBCG.726GSMAMR

        传真业务

-支持T.30T.38,支持传真透明传输,保证传真的可靠传输

        语音处理

-支持动态抖动缓冲区(JITTER BUFFER

-语音侦测(VAD

-回音消除

-舒适背景噪音生成(CNG

        语音用户容量

-最大模拟用户数:单机最大256

-最大SIP用户数:500(无模拟用户下)

        语音业务指标

-语音邮箱:最大150小时

        呼叫处理能力

-VOIP语音压缩通道:G.711最大128

        重量和尺寸

-重量:参见4.2.4硬件规格表

-形态:金属材质,1U19’标准机架

-外形尺寸(W×D×H):参见4.2.4硬件规格表

        电源和功耗

-电源:交流输入额定电压范围100V AC.240V AC50/60Hz

-功耗:最大250W

        环境要求

-工作环境温度:0℃~40

-环境相对湿度:5%90%

-海拔:3000m以内性能无下降

-大气压力:86KPa~106KPa

-防尘:空气中微粒的浓度小于180毫克/m3

1.1.6  功能和业务

1.1.6.1  功能描述

大唐聆讯IPPBX主要为企事机构、行业、政府提供语音常用补充业务及增值业务,具有呼叫控制和处理、冗余路由等多种功能特性。

大唐聆讯IPPBX支持宽带语音通信宽带语音通信,可作为SIP协议为基础的小型软交换设备。

        支持SIP终端话机

-SIP多媒体终端

-普通SIP硬终端

-SIP软终端

        支持POTS终端话机

-大唐聆讯IPPBX连接的POTS话机

-与用户扩展单元连接的POTS话机

-SIP IAD连接的POTS话机

-SIP AG连接的POTS话机

        IMS业务

-支持接入IMS网络,可代理大唐聆讯IPPBX下的用户以及通大唐聆讯IPPBX跨接的传统PBX用户向IMS注册,使用户可以享受IMS各项业务。

        呼叫统计

-支持详细呼叫记录CDR,统计呼入、呼出、局内、出局、长途和本地话务信息

-用户呼叫统计、部门呼叫统计

-呼叫统计报表订阅

-话务量监测

        路由处理

-呼出路由:呼出路由属性包括企业内部,市话,国内长途和国际长途。

-呼入路由:模拟中继/FXO接入时,设置呼入策略

-被叫号码识别:允许根据呼入的DNIS,采用不同的呼入策略。该功能通常用于拥有多个路由策略的分机号码

-策略路由:支持路由备份,支持分时段路由

        号码变换

-支持对主被叫号码进行插入/修改/删除操作,支持基于中继的号码变换

        拨号规则

-支持数图配置,支持基于路由的拨号规则

        视频通话

-支持H.263H.264视频编码

-支持点对点视频通话

        IP服务

-支持DHCPDNSNTPNATNAPTVLANPPPOE

        安全特性

-支持分角色权限的控制和管理。

-支持基础防火墙功能

-支持VPN业务IPSECPPTP模式

        管理特性

-提供WEB管理界面,支持自助服务

-支持TR069SNMP管理协议

-提供系统工具、告警管理、日志管理

1.1.6.2  业务描述

大唐聆讯IPPBX支持内部和PSTN的语音通话,可提供丰富的补充业务,补充业务是一种用于修改或补充基本语音业务的业务。

1.1.6.2.1  基本业务

        局内呼叫

-大唐聆讯IPPBX局内用户可作为主叫或被叫相互进行语音通话;

        窄带局间呼叫

-大唐聆讯IPPBX可以通过PRIR2SS7中继与PSTN或传统 PBX互通;

        宽带局间呼叫

-大唐聆讯IPPBX可以通过SIP中继与其它IPPBXNGNIMS互通。

1.1.6.2.2  补充业务

        呼叫业务

-本机号码查询

-主叫号码识别显示

-主叫号码显示限制业务

-无条件呼叫前转

-遇用户忙呼叫前转

-遇无应答呼叫前转

-遇未注册用户呼叫前转

-盲 转

-询问转

-呼叫等待

-呼叫保持

-三方通话

-缩位拨号

-拍叉权限

-秘书业务

        呼叫限制业务

-呼出权限

-黑名单

-呼叫通话限时

-免打扰

-缺席用户

        电话会议业务

-系统召集式预约会议

-系统召集式立即会议

-主席召集式会议

-自行接入式会议

        代答业务

-同组代答

-指定代答

        热线业务

-立即热线

-延时热线

        振铃业务

-同振业务

-顺振业务

-闹铃业务

        增值业务

-Voice to Mail

-IVR

-队列

-坐席

-一号通

-彩铃业务

-计费业务

-通话录音

-一键会议

-呼叫中心

2    产品特点

        先进性

-            VoIP技术作为下一代的语音技术正逐步取代传统的电路交换方式,是未来电信发展的方向;

-            促进语音、视频和数据三网合一;

-            大唐聆讯IPPBX语音网关有效地压缩了语音带宽,保证语音质量,节约带宽资源。

        节省费用

-            大唐聆讯IPPBX系统易维护,易操作,大大节省企业人力资源投资;

-            模块化的设计,方便以后的扩展,节省了企业日后升级的费用;

-            基于IP架构设计,降低了企业一次性投资的费用;日后的管理维护简单,降低了企业的OPEXCAPEX

        快速部署

-            大唐聆讯IPPBX系统将所有模块集成在一个设备里,方便企业部署;

-            对于分支机构较多的企业,大唐聆讯IPPBX的可以进行统一配置,部署方便。

        远程集中管理

-            大唐聆讯IPPBX系统提供了Web管理界面,简单易操作,可实现本地和远程的通信架构管理;

-            IP PBX支持集中网管,集中网管可同时管理多台IPPBX,支持IPPBX的集中配置与升级功能。

        互通性

-            大唐聆讯IPPBX系统支持多种协议和编码方式,具有多种接入方式,符合中国IP电话网关设备技术要求和互通规范,具有很强的兼容性,大大方便了客户的组网和升级;

-            能与多家设备供应商的设备连接可与主流厂商的软电话、IP 电话、VoIP网关、软交换设备IMS核心网互联互通

-            良好的互通性,可与公共电话网、GSMCDMA互通,通话质量清晰

        扩展性

-            大唐聆讯大唐聆讯IPPBX系统采用Linux操作系统,具有兼容性好,定制灵活等优势,为系统后期升级提供了方便的开发接口;

-            基于IP的开放式构架,具备良好的可伸展性和可升级性,便于项目的分期投资,适应企业目前规模及未来发展,并保证企业投资的长期有效性;

-            大唐聆讯IPPBX融合了开放式软件平台,方便添加增值业务。

3    解决方案

3.1   典型组网

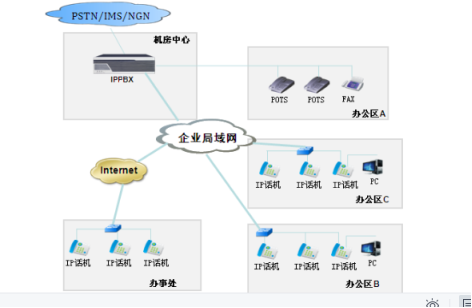

3.1.1  企业集中式部署组网方案

企业内部架设一台大唐聆讯IPPBX为核心部分,并将设备连接到PSTN和公司局域网中。

近距离办公区使用模拟电话,远距离办公区使用IP电话,外出员工,可以通过Internet将分机注册到总部IPPBX上,实现异地办公。

b760af1ca31a0caeaa948d52866d205



        方案特点

-无缝扩容,只需要增加IP话机终端即可实现扩容,即使扩容到更大容量的需求;

-减少综合布线,远端办公区使用IP电话接入,并可携号转移办公座位;

-IP话机连接到内部局域网中,电脑可以连接IP话机,通过IP话机与局域网联通;

-办事处使用IP电话注册至总部IPPBX,企业内部分机统一规划,免费短号互拨;

-提供丰富的语音增值业务,例如电话会议、一号通、语音邮箱等,可以和Centrex业务结合实现手机分机短号互拨。

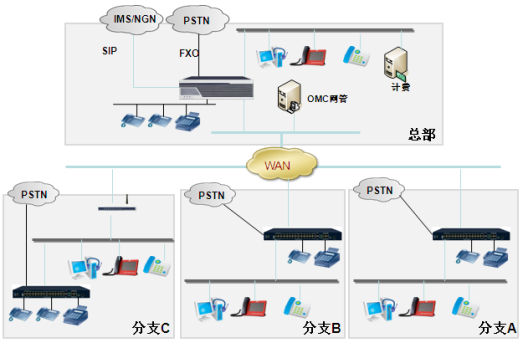

3.1.2  多分支企业VoIP专网方案

企业总部和分支分别放置大唐聆讯IPPBX,从而实现总部和分支之间互联,从而实现内部短号免费互拨,异地语音落地,语音服务本地化。

        方案特点

-并提供丰富全面的通信功能,并将其应用贯穿于整个企业,使身处任意工作地点的员工都能彼此沟通和协作,最大限度提高员工工作效率;

-移动办公性能让企业员工无论身在何处都能实现高效的通信,加快对合作伙伴、供应商和客户的响应速度,快速应对市场变化,确立竞争优势,突显跨空间的业务连续性;

-QoS提供卓越的语音质量,呈现最优性能的传输方式,保证IP语音获得与模拟电话质量相媲美的效果;

-总部与分部、分部与分部之间实现互打免费,大幅降低企业通信成本,外呼不仅可以通过PSTN呼叫,而且可以通过IP呼叫;

-提供长路旁通呼叫,如果分支机构有中继线接入,则分机呼出时可选择从本地入局;如果总部或分支机构的分机需要拨打对方所在城市的外线号码,可选择从对方的中继出局,通信只收取市话费,有效节省企业的国内长途费用;

-提供统一管理平台,集中高效的管理企业分散在各地的分支机构,简化网络管理。

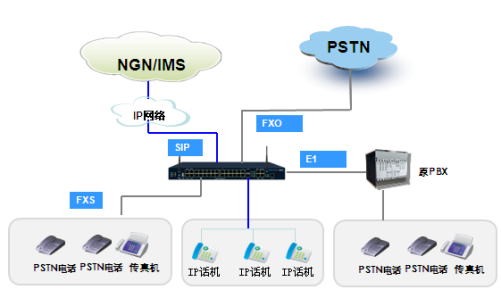

3.1.3  与企业传统PBX组网

该方案适用于已经部署了传统PBX的企业,需要对现有的电话系统进行改造扩容。通过增加大唐聆讯IPPBX设备将电话系统扩展至可以支持更多个分机,并实现VoIP功能。

        方案特点

-保护用户投资,把新部署的语音网络和原有语音网络融合在一起,实现内部通信,有效保护用户投资;

-内部呼叫免费,大唐聆讯IPPBX下的分机和原有PBX下的分机之间短号互拨,实现免费通话;

-中继扩容方便:传统程控交换机需要中继扩容时,已无空余槽位插中继板卡,可通过IPPBX来增加中继线路,内部分机呼出时可选择从大唐聆讯IPPBX的中继出局或原有PBX的中继出局;

-增值业务:大唐聆讯IPPBX支持语音邮箱、多方电话会议等多种增值业务,拓宽了企业的语音通信系统的应用模式;

-该方案适合已有PBX系统的公司实现VoIP应用,既保护了现有PBX资源不浪费,又可实现互联互通和拨打VoIP电话,不改变用户的拨号习惯。

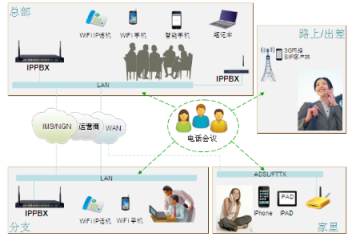

3.1.4  移动分机解决方案

该解决方案可以将SIP软电话当作移动分机使用。不管你是出差还是在家中,只要您拥有电脑及网络当有来电打进您原来办公室座机时,您都可以在现有电脑上用SIP软电话接听或转移到预先指定的座机上接听。方案提供多种移动通话方式,如出差时可使用USB电话,企业内部移动时选用WIFI终端,家庭办公时通过IP电话、软电话进行通信等。



213a439eaae3f309f0428889ca7294e



        方案特点

-利用软电话、USB电话、WIFI终端的通话,是通过IP网络(企业局域网、INTERNET、专网等)进行通信,企业内部通话通话不需要通过运营商网络,完全免费;

-员工出差在外时,如需要呼叫公网电话,可通过软电话、USB电话等链接到大唐聆讯IPPBX,通过大唐聆讯IPPBX的中继进行出局。一方面可以保证员工无论在何地,只要能够上网即可与企业内其他员工进行通信,另一方面可有效节省出差人员的手机通信费用;

-出差或在路途中,也可以使用智能手机SIP客户端通过3G网络注册到大唐聆讯IPPBX,轻松实现企业内部免费通话;

-在家中,智能手机采用WiFi接入家庭网络,SIP客户端注册到公司大唐聆讯IPPBX,在家打电话如同在办公室一样;

-一号通业务,将SIP客户端分机和手机号码绑定,SIP客户端分机离线时,呼叫该分机来电自动转到手机号码上面。

3.2   方案优势

        提供宽带窄带一体接入

-大唐聆讯IPPBX既可通过IP方式接入IMS,同时也可通过TDM/模拟方式接入到PSTN

-大唐聆讯IPPBX可以通过宽带SIP中继转接到IMS中,还可以利用IP PBX的窄带中继作为PS网络备份。

        提供计费业务

-为便于管理和控制通信费用,可以为企业提供计费软件实现本地话费帐单查询和统计等功能,满足有本地计费需求的企业,如酒店等。

        高可靠性通信

-企业出口传输通道出现故障时,可保证企业内部通信不受影响。

        跨地域、跨国家解决方案

-可以使用大唐聆讯IPPBX分布式组网方案实现利用公司IP网络满足语音、数据通信需求;可跨地市、跨省、跨国家灵活组网。

        满足企业灵活组网及安全要求

-一般有自己的IT机房,对信息安全要求比较高,且有独立的组网和安全设计。使用大唐聆讯IPPBX可分布式、灵活组网,以符合企业IP组网要求、IP安全要求、企业数据安全要求。

        客户的易用性

-无需升级程控交换机或集团电话,如用户无程控交换机或集团电话,可直接采用大唐聆讯IPPBX设备,既能实现IP电话功能,又能实现程控交换功能;

-不改变现有网络结构,不用重新布线;不改变电话拨号方式;

-用户仍使用原有的PSTN号码资源,根据需求可以实现虚拟网功能;

-支持语音包在数据网上透明传输,用户能平滑地过渡到新的系统;

        提高网络系统的利用率

-对已有数据网络的用户,可有效的利用现有网络承载语音服务;

-由原来的数据和电话各自分离的两条线路合并为一条线路,整个语音网络的核心设备采用与数据网络相同的物理资源,节省资源,减少重复投资;

-减少系统维护人员和运营成本。
