大唐聆讯高清数字矩阵网络编解码主机及监控设备
1U 2U 4U 8U
设备结构及功能简介
机箱结构(插卡) | 输出接口 | 输入接口 | 音频输入/输出 | 自适应网口 | 功能 |
1U机架机箱 | 4路HDMI | 2路HDMI | 2路输入/输出 | 2个10/100/1000Mbps | 支持IPC/DVR/NVR/BTMP/RTSP/GB28182/本地高清视频信号接入解码 支持单屏1-36画面任意分割、多屏拼接、开窗漫游、抬显、轮巡、预案切换。 支持远程访问、云台、报警联动等控制以及多台级联。 支持4K、500W、300W、200W、130W等标准视频解码 支持外接键盘、鼠标、USB等控制设备,支持网络键盘、485信号设备 支持录像回放资料解码输出 |
2U机架机箱 | 12路HDMI | 6路HDMI | 6路输入/输出 | 6个10/100/1000Mbps | |
4U机架机箱 | 24路HDMI | 12路HDMI | 12路输入/输出 | 12个10/100/1000Mbps | |
8U机架机箱 | 48路HDMI | 24路HDMI | 24路输入/输出 | 24个10/100/1000Mbps |

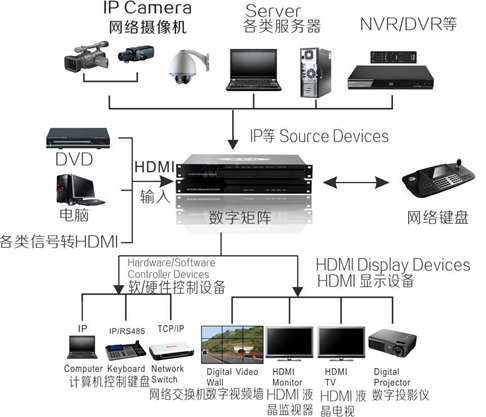

一、设备简介:
数字矩阵采用最新的安防专用编解码芯片,专为H.265标准及4K超高清编解码而设计,产品采用嵌入式LINUX架构,保障系统的稳定运行,采用模块化设计,可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能,为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案。

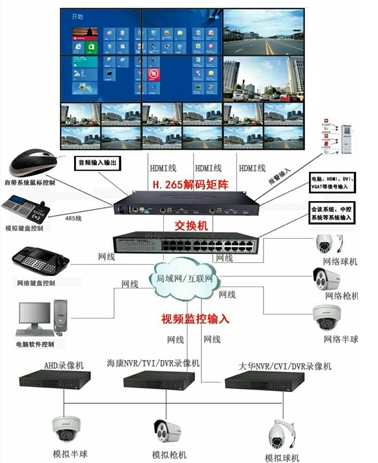

二、设备结构:
(1)采用全铝标准机箱,结构上大气美观可靠,散热性结构化好。
(2)采取模块化结构设计,一台设备可根据客户需求由多模块装配而成。
(3)每个单模块,具备2路HDMI2.0输出、1路HDMI输入、1路音频输入、1路音频输出。
(4)标准工业式机箱,1U机箱可装配2个模块,2U机箱最多6个模块,4U机箱最多12个模块,8U可实现24模块,根据客户的需求,可定制12U、16U等更大机型插入更多模块,且多机可级联。
(5)每台机箱配备有USB、RS485等标准接口。
三、单模块功能:
(1)解码:
◆支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASPL0-L5、MJPEG、JPEG Baseline解码。
◆支持4路4K;16路1080P;32路720P;64路D1视频解码。
◆支持4K、500W、300W、200W、130W等标准视频解码。
◆支持PAL/NTSL等标准格式。
◆支持标准ONVIF接入。
◆支持RTSP直接视频取流。
◆支持视频文件播放。
(2)编码:
◆支持HDMI信号接入。
◆支持输入信号H.264 Baseline、Main、High Profile Level5.1标准编码。
◆支持MJPEG、JPEG Baseline编码。
◆支持编码1080P、720P等分辩率。
◆支持编码时分辨率可调、帧率可调。
◆支持编码后视频流加密。
(3)输出:
◆支持2个HDMI2.0接口输出;向下兼容HDMI1.3等版本。
◆支持1个HDMI2.0输出3840×2160@60fps,1个HDMI2.0输出1080P@60fps。
◆单屏支持最大64屏分割。
(4)音频:
◆带1路音频输入及1路音频输出。
◆支持16bit语音输入输出。
(5)网络:
◆带2个10/100/1000Mbps自适应网口,其中一个网口连接网络实现信号输入,一个网口实现模块间数据通讯。
四、设备功能:
设备在装配多模块后,具备多个模块的全部功能迭加后,另外还增加以下几个功能:
1、输出:
◆拼接:实现多模块输出口的拼接,1U机型最大4屏拼接,2U机型最大12屏拼接,4U机型最大24屏拼接,8U机箱最大48屏拼接、12U最大82屏拼接、16U机箱最大110屏拼接。可多机级联,由多台机实现更多大型、超大型拼接;可实现屏形非标准长宽比随意拼接,操作界面虚拟现场摆放。
◆分割:单屏可实现最大64屏分割,可自定义非标准长宽比异形分割。
◆画中画漫游:可实现单机多口、多机多口间随意开窗实现画中画、漫游功能,开窗口尺寸随意设置。
2、操作控制:
◆系统自带UI,实现鼠标接入后HDMI1口直接在视频上叠加操作界面,直观简便操作设备。
◆支持网络键盘直接操作控制全部功能。
◆支持模拟键盘切换控制。
◆支持跨平台图形化界面浏览器(支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器) 控制。
◆支持客户端控制、支持我公司平台软件控制。
◆提供SDK,支持第三方软件接入控制。
3、接口:
除模块所带接口外,设备另带以下接口:
◆2个USB2.0接口。
◆1个RS485接口。
4、报警:
◆支持RS485扩展接入报警设备,支持单机8092路报警输入输出管理。
◆支持报警联动。
◆支持平台联动。
5、特色功能:
◆支持模式设置、模式自动或手动切换调用。
◆支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡。
6、运维:
◆支持远程/本地配置文件导入导出。
◆支持远程/本地升级。
◆支持远程控制。

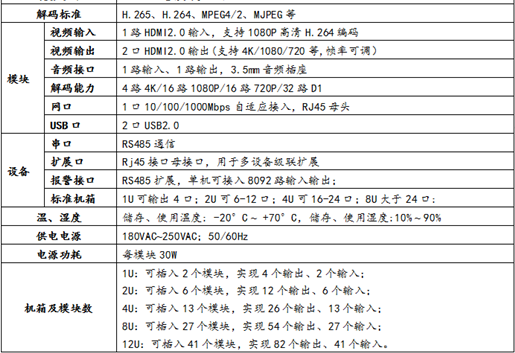

五、设备参数
六、型号及规格
输出路数 | 输出口(HDMI2.0) | 输入口HDMI2.0 | 解码能力4K(路) | 解码能1080P(路) | 解码能力720P(路) | 解码能力D1(路) | 机箱 |
4路 | 2个4K、2个1080P | 2 | 8 | 32 | 64 | 128 | 1U |
6路 | 3个4K、3个1080P | 3 | 12 | 48 | 96 | 192 | 2U |
8路 | 4个4K、4个1080P | 4 | 16 | 64 | 128 | 256 | 2U |
10路 | 5个4K、5个1080P | 5 | 20 | 80 | 160 | 320 | 2U |
12路 | 6个4K、6个1080P | 6 | 24 | 96 | 192 | 384 | 2U |
16路 | 8个4K、8个1080P | 8 | 32 | 128 | 256 | 512 | 4U |
20路 | 10个4K、10个1080P | 10 | 40 | 160 | 320 | 640 | 4U |
24路 | 12个4K、12个1080P | 12 | 48 | 192 | 384 | 768 | 4U |
28路 | 14个4K、14个1080P | 14 | 56 | 224 | 448 | 896 | 8U |
32路 | 16个4K、16个1080P | 16 | 64 | 256 | 512 | 1024 | 8U |
36路 | 18个4K、18个1080P | 18 | 72 | 288 | 576 | 1152 | 8U |
40路 | 20个4K、20个1080P | 20 | 80 | 320 | 640 | 1280 | 8U |
44路 | 22个4K、22个1080P | 22 | 88 | 352 | 704 | 1408 | 8U |
48路 | 24个4K、24个1080P | 24 | 96 | 384 | 768 | 1536 | 8U |
52路 | 2个4K、2个1080P | 26 | 104 | 416 | 832 | 1664 | 8U |
56路 | 28个4K、28个1080P | 28 | 112 | 448 | 896 | 1792 | 12U |
60路 | 30个4K、30个1080P | 30 | 120 | 480 | 960 | 1920 | 12U |
64路 | 32个4K、32个1080P | 32 | 128 | 512 | 1024 | 2048 | 12U |
