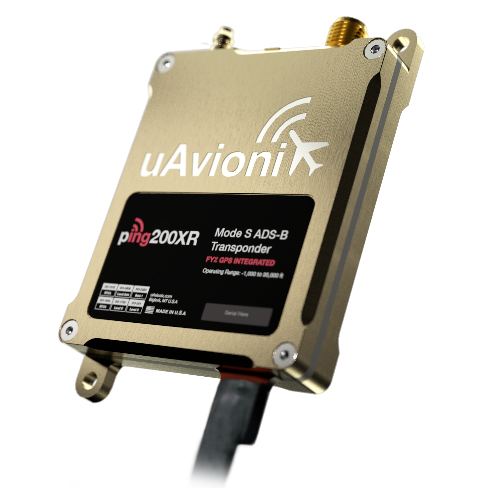

无人机应答机是美国Ping200XR是经过TSO适航认证的无人机专用ADS-B应答机，用于中大型无人机的低空监视。将经过认证的航空级航电设备引入无人机系统。该应答机支持航管二次雷达A，C/S模式和ADS-B OUT。重量仅52克满足无人机所面临的尺寸、重量、功耗的挑战，在功耗仅为1.5瓦的情况下达到了250W的发射功率，符合1类应答机的发射功率要求。Ping200XR的体积重量是传统应答机的十分之一。 ADS-B技术作为低空监视的核心手段，载人eVTOL和物流无人机等中大型无人机应当满足ADS-B OUT的能力。搭载的应答机需符合S模式应答机标准DO-181E和ADS-B标准DO-260B。
• DO-181E Level 2els, Class 1 (TSO-C112e) • DO-260B Class B1S (TSO-C166b) • DO-229E Class Beta-1 (TSO-C145e) • AS 8003 Pressure Alt (TSO-C88b) • DO-178C Level C • DO-254 Level C • DO-160G
|
规格 |
参数 |
|
输入电压 |
11-34V |
|
功耗 |
1.5W 峰值4W（最大8毫秒） |
|

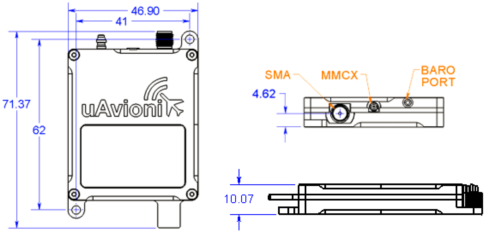

尺寸 |
47x72x10mm |
|
重量 |
52g |
|
工作温度 |
-45 to 70°C |
|
应答机 |
|
|
1030MHz接收灵敏度 |
-74dBm ±3dB |
|
发射功率 |
250W |
|
位置 |
|
|
GPS L1C/A w. SBAS |
12 GPS 通道 3 SBAS 通道 |
|
HPA / VPA |
5m / 7m |
|
速度精度 |
3 m/s |
|
时间精度 |
30 ns |
|
更新频率 |
5 Hz |
|
接收灵敏度 |
-148 dBm |
|
跟踪灵敏度 |
-167 dBm |
|
高度计 |
|
|
高度范围 |
-1000 to 35,000ft – 符合TSO 35,000 to 60,000ft – 精度±1% |
|
接口 |
|
|
波特率 |
1200-2Mbps |
|
协议 |
GDL90+ |
